同心度測量儀

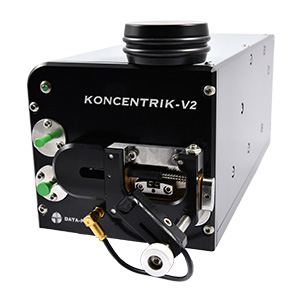

KoncentrikV2-Ferrule 插芯同心度測量儀

新版的Data-Pixel KONCENTRIK-V2是模塊式測量系統，可配幾種不同的機械模塊而實現光纖或插芯偏心度測量功能。使用Ferrule模塊，KONCENTRIK-V2測量插芯孔對插芯外圓的偏心度，測量不確定性低于0.15um。其他的測量值包括插芯孔針對于連接器鍵位的偏心角度（調芯應用），插芯孔徑，插芯孔和插芯外圓的不圓度。

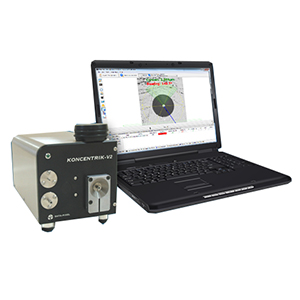

Koncentrik-connector 連接器同心度測量儀

新版的KONCENTRIK-V2 是模塊式測量系統，可配幾種不同的機械模塊而實現光纖或插芯偏心度測量功能。插芯端面的幾何參數是影響跳線連接品質的主要參數。其中干涉儀可以測量部分參數（曲率半徑，頂點偏移，光纖高度等等），不過，干涉儀不能測量纖芯對插芯外圓的偏心度。纖芯偏心度有各種成因，諸如光纖涂覆層對纖心偏心，插芯外圓對纖芯偏心，光纖外徑對插芯內孔徑不一致等原因。偏心的結果就是在連接時損失光功率，繼而導致性能降低。
