DAISI MT-FP 采用Floating Pastille技術的自動干涉儀

概述

DAISI MT-FP 采用Floating Pastille技術的自動干涉儀

DAISI MT-FP

DAISI MT-FP使用了來自DATA-PIXEL的Floating Pastille夾具新技術（專利申請中）。 這是多光纖連接器夾具的重大技術突破，非常適合用于極高精度的X/Y端面角度測量。 特別適用于裝有重型光纜的連接器的檢查，F(xiàn)loating Pastille夾具使測量結果完全獨立，不受光纖光纜的影響， 此外，我們的DAISI MT干涉儀一切現有品質（測量精度、再現性、速度、穩定性）增加了Floating Pastille的使用便利性。它在工廠已通過計算后加以確定，不需在現場進行校準。

icon產品資料下載



DAISI MT-FP使用了來自DATA-PIXEL的Floating Pastille夾具新技術（專利申請中）。
這是多光纖連接器夾具的重大技術突破，非常適合用于極高精度的X/Y端面角度測量。
特別適用于裝有重型光纜的連接器的檢查，F(xiàn)loating Pastille夾具使測量結果完全獨立，不受光纖光纜的影響，
此外，我們的DAISI MT干涉儀一切現有品質（測量精度、再現性、速度、穩定性）增加了Floating Pastille的使用便利性。它在工廠已通過計算后加以確定，不需在現場進行校準。


關鍵特性：

與白光紅光相移干涉儀組合，可精密測量光纖曲率半徑和纖芯中心坐標（core-dip）

快速自動對焦，簡化操作者手工操作

可測量小x/y角，精度極高，再現性優異

適用于現場重型光纜，標準小光纜MTP/MPO連接器和帶MT插針的尾纖

不需要進行校準

兼容現有的DISIS MT裝置*和DAISI MT附件

對振動不敏感

采用高分辨率光學元件和攝像元件，可獲得更佳分辨率

大視場能掃描的光纖最多可達96芯

  • 現有裝置可能需要版本升級



x/y角測量

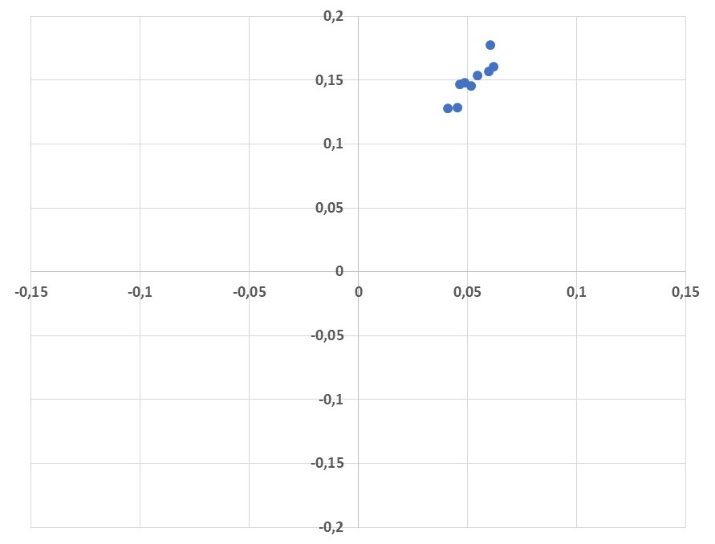

無Floating Pastille夾具時

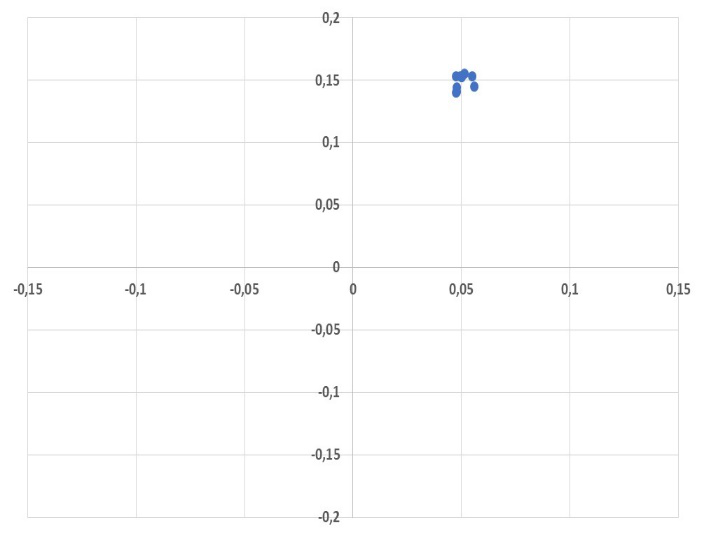

有Floating Pastille夾具時





性能 :

參數

重復性 *

再現性 **

測量范圍

X/Y angles (°) :

0.001

< 0.01

± 1 (PC or APC)

Fiber height (μm) :

0.003

0.01

Up to 20

** 測量過程中，沒有連接器的影響，測量50次所得到的計算值。

** 測量過程中，在插針保持架中拆卸和插入連接器，從50次測量得到的計算值。





詳細規格 :

測量方法 :

相移+Z掃描

連接器 (PC/APC) :

MT12/24 & MT16/32 插針

光源 :

白光 +紅光

測量速度 :

6 s (MT12)

橫向分辨率 :

2.5 μm

視場 :

5.6 x 5.6 mm

電源 :

12V

USB 輸出 :

USB 3.0 + USB 2.0

重量 :

6.3 kg

尺寸 (HxWxL) :

13 x 24 x 17 mm

軟件 :

Blink Interferometry

WindowsTM 通用性 :

7, 8, 10


選購件

清單

P/N

DAISI MT-FP 裝置附帶：

  • Blink Interferometry
  • 法蘭 Floating Pastille

71-DAMT-FP-A02-00

法蘭 Floating Pastille 母頭 MT 12/24

30-FL-002323

法蘭 Floating Pastille公頭 MT 12/24

30-FL-002324

法蘭 Floating Pastille 母頭 MT 16/32

30-FL-002325

法蘭 Floating Pastille公頭 MT 16/32

30-FL-002326
