通用插芯研磨夾具

適用于不同類型的定制或標準套圈的通用支架
可用于套圈外徑在1.0 mm和2.5 mm之間
套圈長度從4.0 mm到6.35 mm
與設置夾具一起使用時，無套圈長度上限

產品資料下載

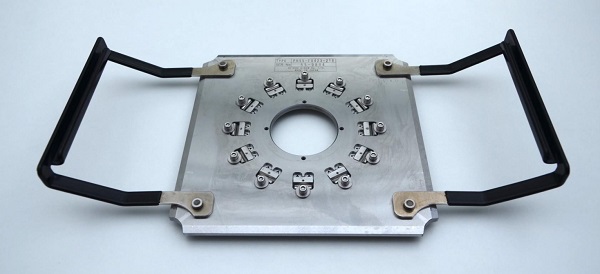

通用插芯夾具 Universal Fixture for Ferrule Polishing

PH55-F0423-210

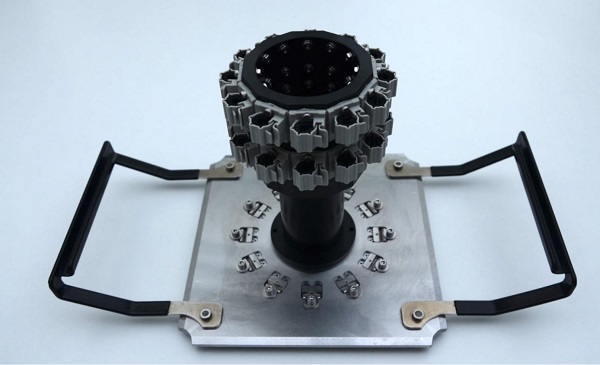

通用夾具與固線器

PH55-F0423-210A

通用夾具與設定治具

PH55-F0423-210B

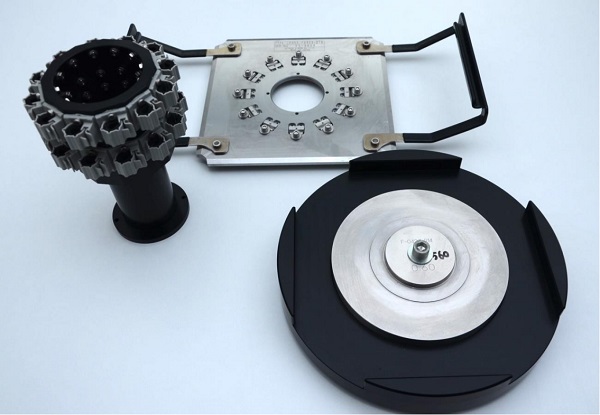

通用夾具與固線器以及設定治具

PH55-F0423-210C

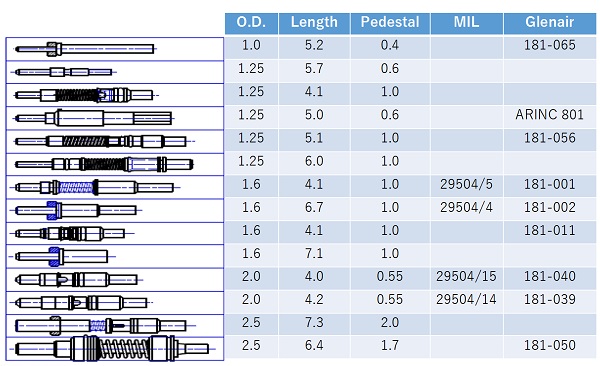

標準插芯與插芯的樣例

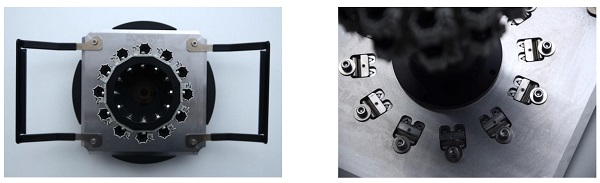

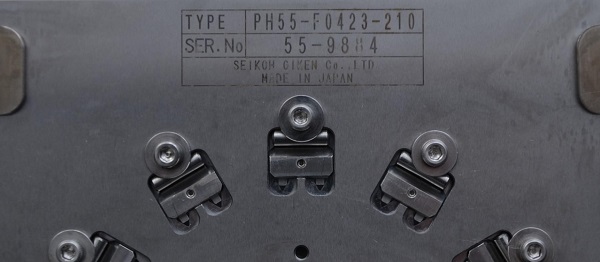

附加圖片

插芯的安裝

如果插芯長度超過6.35mm，必須使用設定治具。

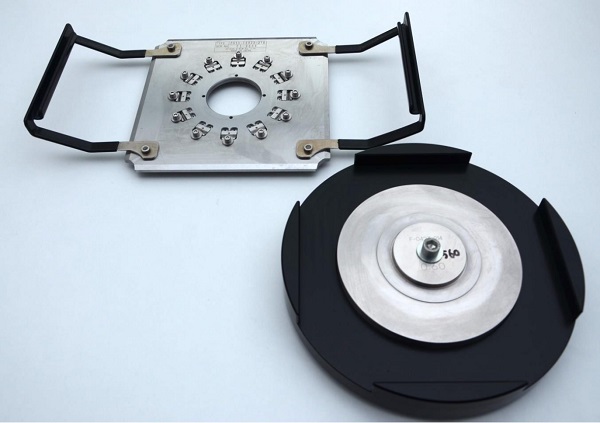

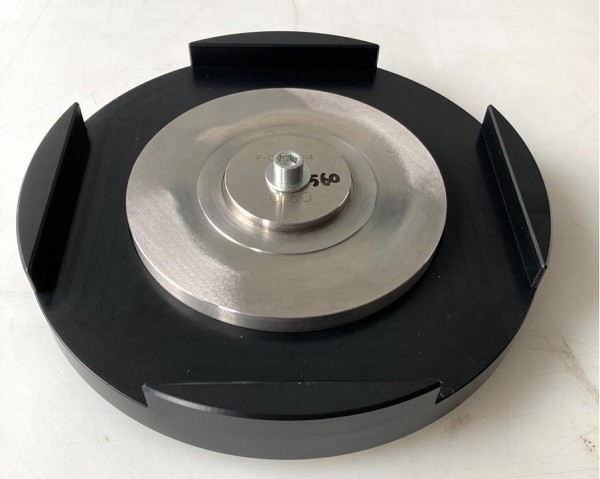

第一步：將設定治具放置在平滑桌面上

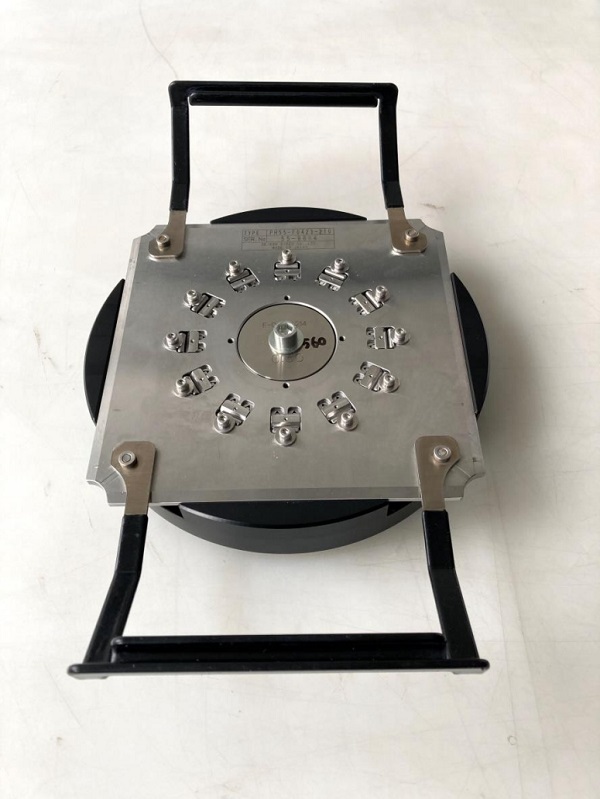

第二步：將夾具放在設定治具上

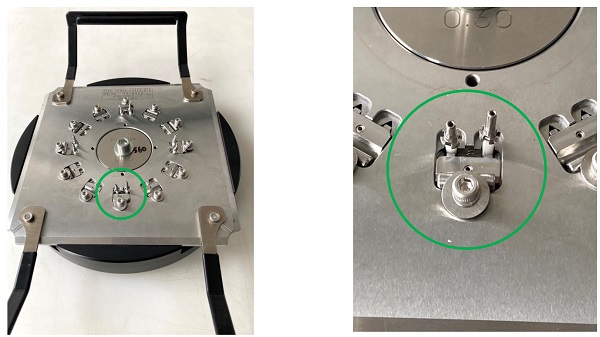

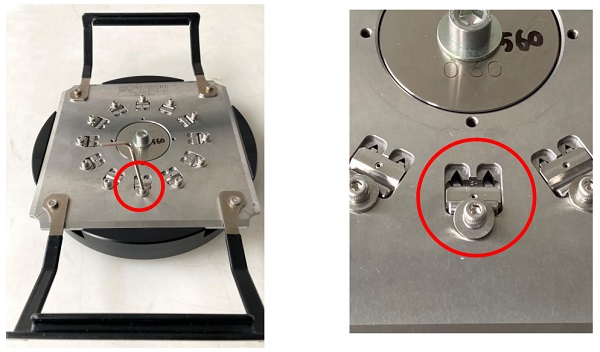

第三步：松卸V型槽的螺絲

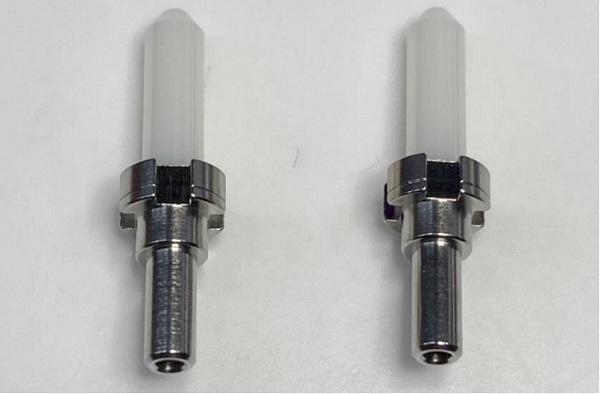

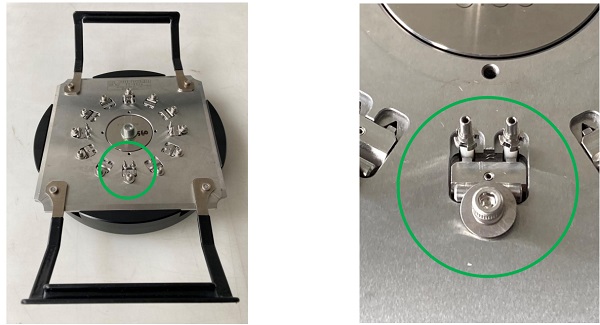

第四步：放置插芯

第五步：擰緊螺絲

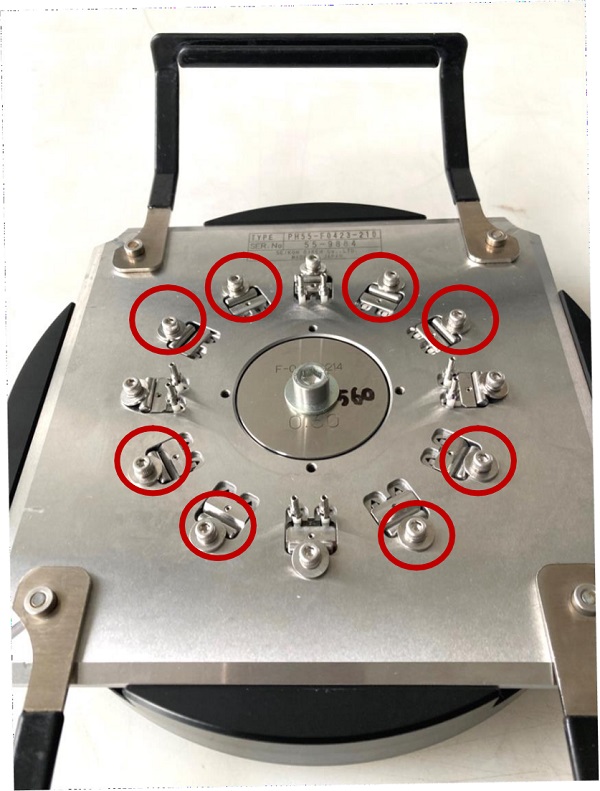

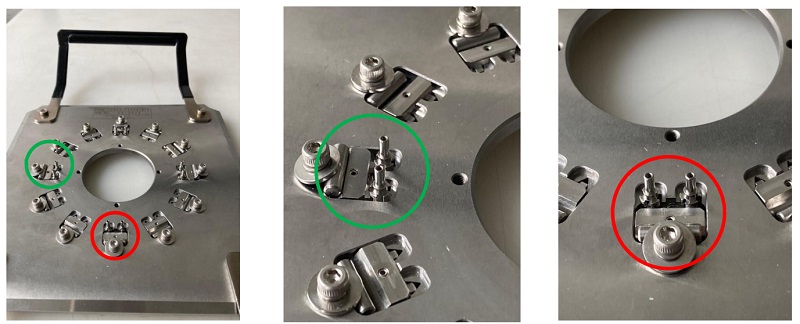

第六步 ： 確保所有未插芯的V型螺絲都被擰緊

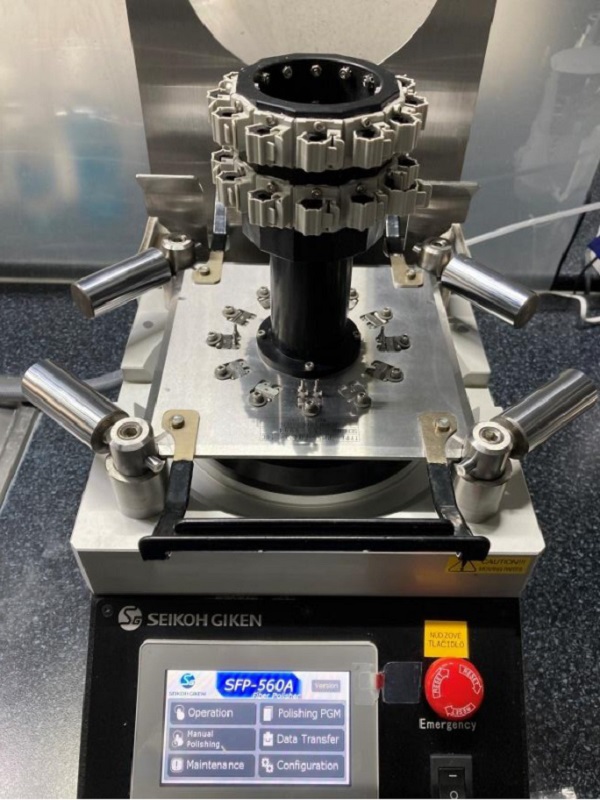

第七步：將夾具放在研磨機上

注：如果插芯長度超過6.35mm，在將插芯安裝到夾具之前，需要手動去膠。

注意事項

該夾具只能與SFP-560A系列研磨機一起使用。
未使用的V形螺絲也必須擰緊，以防止在清潔過程中因空氣吹掃而意外拆卸組成部件。
如果插芯長度在4.0 mm和6.35 mm之間，可以通過機器研磨去膠。
如果插芯長度超過6.35 mm，則必須使用固定夾具，在將插芯安裝到拋光夾具上之前，必須手動去除粘合劑。
在拋光過程中使用相同類型的插芯。
直徑2.5mm插芯的擰緊力矩為30cNm，其余直徑為20cNm。
應充分?jǐn)Q緊V形塊上的螺釘。如果擰得太松，會增加螺釘和墊圈脫落的風險。
如果插入孔太寬（松脫過多），止動器無法用彈簧推動插芯，插芯可能會傾斜，必須擰緊螺釘才能消除異狀。
一般來說，兩圈就足以加載插芯。
當插芯長度介于4.0 mm和6.35 mm之間（不需要設定治具）時，確保插入插芯，直到插芯法蘭與夾具V形
